详细信息

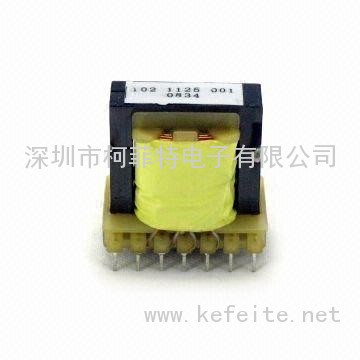

ER/EC型高频变压器
产品说明:
EC/ER型变压器是基本型的铁氧体磁芯,它们被广泛用于开关电源及和多种电子线路中,振荡方式有全桥,半桥,单端式,谐振式,推挽式线路等,具有优良的材料特性,适用于典型的变压器结构,EC/ER磁芯的圆柱型中心柱,使之绕线较为容易,并增大了绕组的截面积,可增大输出功率,适用于各种开关电源变压器和阻流线圈。 EC型变压器的型号有EC2820,EC3542,EC4042,EC4950,EC5345,EC70等。
下表列出部分产品的外形尺寸及输出功率。

随着磁材特性和工作频率的不同,最大输出功率会有所不同,表中数据仅供参考。
测试条件1KHz/1V,耐压AC2000V,绝缘电阻:DC500V ≥200MΩ。


序号

规格

外型尺寸mm

参考VA

重量

A

B

C

f=50KHz

f=100KHz

参考值g

1

EC-28

28

34

30

42

58

35

2

EC-35

35

46

29

100

150

78

3

EC-40

40

47

32

180

290

110

4

EC-42

42

47

41

240

380

125

5

EC-49

49

58

53

650

1000

191

以上数据仅供参考。
